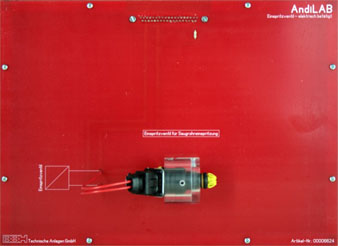

Das Kursmodul ´Aktoren (Stellglieder) in der KFZ-Technik´ besteht aus 2 Modulplatten und zeigt an typischen Stellgliedern, Einspritzventil - Leerlaufsteller - Glühlampe, die regelungstechnischen Besonderheiten der getak-teten Regelung. In Versuchen wird der Unterschied zwischen einer getakteten und einer linearen Regelung gezeigt. Die erste Kursmodulplatte umfasst ein funktionsbereit aufgebautes Einspritzventil, welches mit variablem Tast-verhältnis / Öffnungszeit angesteuert werden kann. Die zweite Kursmodulplatte erlaubt das experimentelle Erarbeiten des Begriffes ´Tastverhältnis´ und die Ge-genüberstellung einer linearen und getakteten Regelung. Der Versuchsablauf (Aufbau der Schaltungen, Messwerterfassung) wird durch die im Lieferumfang enthaltene AndiLAB-Lernsoftware interaktiv geführt. Zur Durchführung der Versuche wird die AndiLAB-Andockstation benötigt.

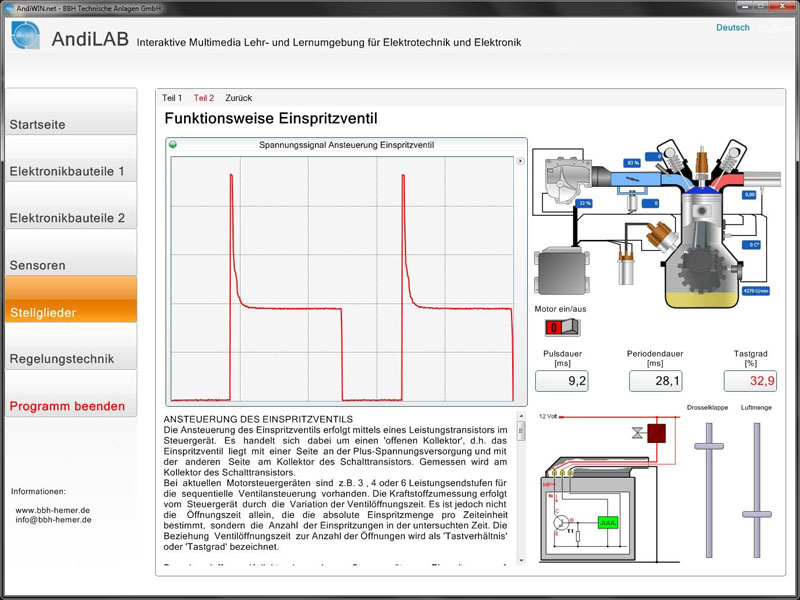

EINSPRITZVENTIL - GETAKTETE ANSTEUERUNG

Bei einer elektronisch gesteuerten Gemischaufbereitung ist das Einspritzventil das ´Stellglied´ zur Kraftstoffzumessung. Das Einspritzventil ist als Magnetventil ausgeführt und kennt nur zwei Zustände AUF/ZU. Die Mengenzumessung erfolgt über die Öffnungszeit bzw. das Tastverhältnis des Ventils.

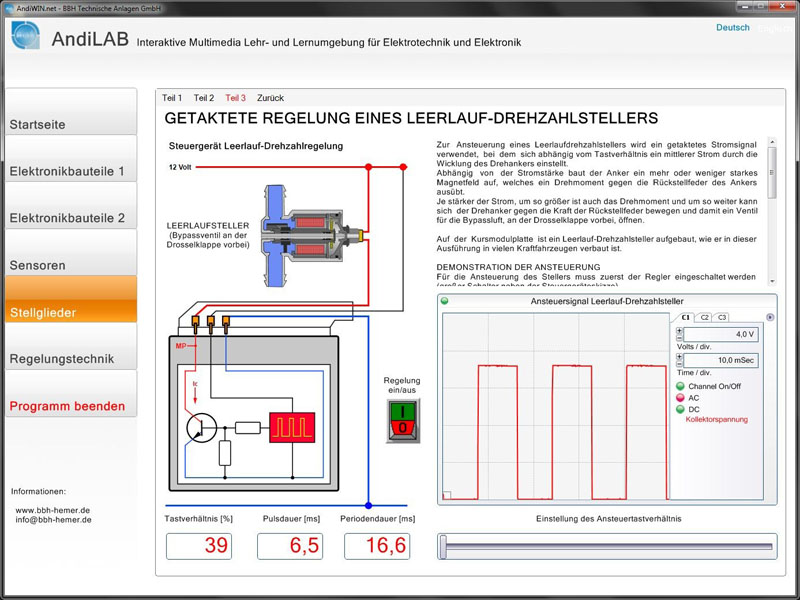

LINEARE & GETAKTETE REGELUNG - ANSTEUERUNG EINER GLÜHLAMPE/LEERLAUFSTELLER

Sollen Stellglieder mit einer hohen Stromaufnahme möglichst ohne schädliche Verlustleistungen angesteuert werden, so wird meist eine getaktete Ansteuerung verwendet. Statt den Strom stufenlos zu regeln, wird die Einschaltzeit mit hoher Schaltfrequenz verändert.
